A telecamera termica per l'ispezione delle linee elettriche Non si tratta di un semplice dispositivo di sicurezza su un palo. Per le squadre di tecnici, è un modo pratico per individuare il calore prima che provochi un guasto. Connettori allentati, conduttori sovraccarichi, isolamento invecchiato, isolatori sporchi e giunzioni dei cavi possono causare un aumento anomalo della temperatura. Da terra, molti di questi problemi sembrano normali. Un'immagine termica, invece, racconta una storia diversa.
Questo è importante perché un punto debole su una linea di trasmissione può causare un'interruzione di corrente, danni alle apparecchiature o un rischio di incendio di origine elettrica. Con una termocamera per l'ispezione delle linee elettriche, è possibile controllare le infrastrutture critiche da una distanza di sicurezza, mantenere la linea attiva e individuare piccoli problemi quando sono ancora gestibili.
Perché è difficile individuare il surriscaldamento delle linee elettriche?
Le infrastrutture elettriche lavorano sotto carico ogni giorno, spesso in condizioni di pioggia, polvere, vento, caldo e gelo. Un connettore può allentarsi lentamente. Una giunzione di un cavo può invecchiare. Una boccola di un trasformatore può iniziare a surriscaldarsi più dell'area circostante. Nessuno di questi problemi è sempre visibile in modo evidente.
I guasti precoci spesso si nascondono in bella vista
L'ispezione manuale tradizionale delle linee elettriche si basa su verifiche del percorso, binocoli, strumenti portatili ed esperienza sul campo. Ciò ha ancora valore. Tuttavia, l'ispezione visiva non può mostrare la distribuzione della temperatura. termocamera per linee elettriche Può catturare la distribuzione del calore sui componenti elettrici e aiutarti a vedere quale punto è più caldo rispetto all'area circostante.
L'ispezione manuale è lenta e rischiosa.
Le aree ad alta tensione richiedono distanza. I tralicci non sono sempre facilmente raggiungibili. Inoltre, le sottostazioni presentano numerose infrastrutture concentrate in un unico spazio. Un sistema di ispezione remota delle linee elettriche contribuisce a ridurre le ispezioni manuali e le visite ripetute in loco, soprattutto nei punti ad alto carico che necessitano di controlli frequenti.
Come fa una termocamera PTZ a rilevare il surriscaldamento?
Una telecamera PTZ può ruotare, inclinarsi e zoomare. Per l'ispezione delle infrastrutture, questo semplice movimento può fare una grande differenza. Un'installazione fissa può pattugliare diversi punti e poi ingrandire l'immagine quando viene individuata un'area di interesse.
La termografia rileva il calore
La termografia per l'ispezione delle apparecchiature elettriche funziona rilevando la radiazione infrarossa emessa dalla superficie delle apparecchiature stesse. Quando la resistenza di contatto aumenta, quando l'isolamento invecchia o quando una linea è sottoposta a un carico eccessivo, la temperatura superficiale può variare. È da qui che inizia il rilevamento del surriscaldamento delle linee elettriche.
Il video visibile conferma la presenza della risorsa.
Una termocamera PTZ bispettrale combina l'imaging termico con quello visibile. Il canale termico mostra il punto caldo, mentre il canale visibile aiuta a confermare se si tratta di un morsetto, un isolatore, un giunto di cavo, una boccola di trasformatore o un terminale di un quadro elettrico. Sul campo, questa conferma consente di risparmiare tempo. Nessuno vuole che una squadra venga inviata alla torre sbagliata in un pomeriggio piovoso.
Dove si può utilizzare una termocamera per l'ispezione delle linee elettriche?
A Telecamera termica PTZ per aziende elettriche Consente di inserire numerosi punti di ispezione su una griglia. È utile per corridoi di linee a lunga distanza e anche per aree compatte come le sottostazioni.
Ispezione termica della linea di trasmissione

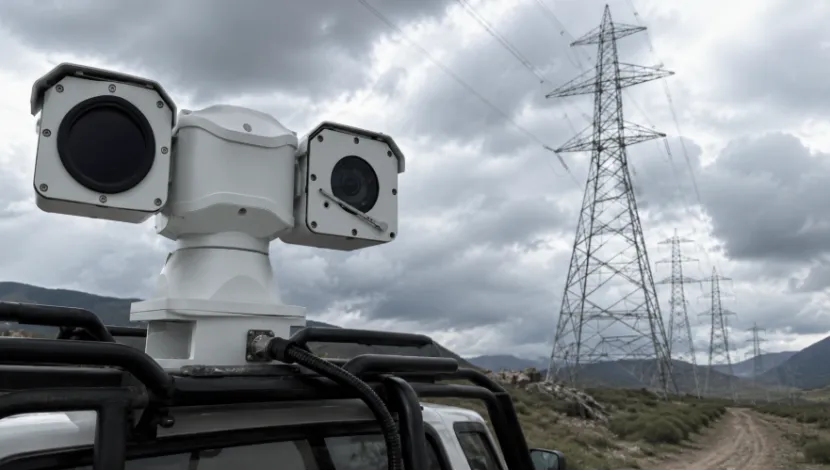

Per le termocamere utilizzate per l'ispezione delle linee di trasmissione, i principali elementi da esaminare sono conduttori, morsetti, isolatori e componenti di connessione montati sui tralicci. Una termocamera PTZ a lungo raggio può scansionare ampie aree e aiutare i team di manutenzione a individuare temperature anomale prima che si verifichi un guasto alla linea.
Monitoraggio termico della sottostazione

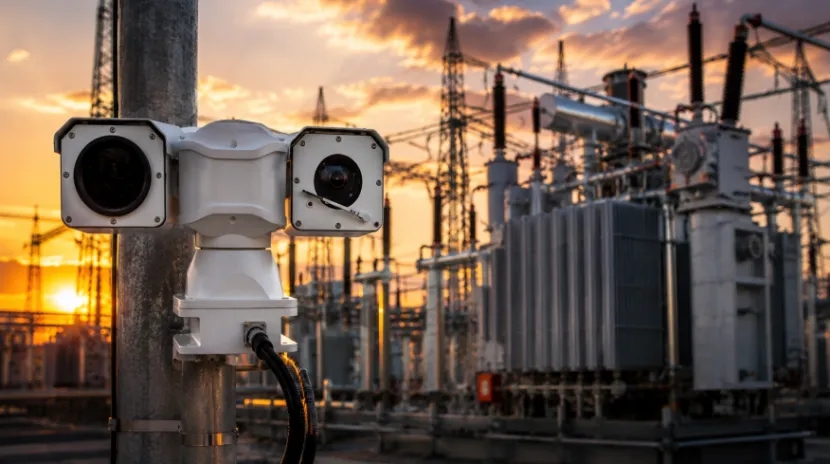

Una telecamera termica per sottostazioni elettriche può monitorare trasformatori, interruttori, sbarre collettrici, boccole, sezionatori e terminali dei cavi. In questo caso, la funzione PTZ a 360 gradi si rivela utile. È possibile impostare posizioni predefinite per ogni componente ed eseguire pattugliamenti programmati all'interno del piazzale.
Ispezione del trasformatore e dei giunti dei cavi
Il rilevamento dei punti caldi nei trasformatori si concentra spesso su boccole, serbatoi, radiatori e terminali. Per i cavi, il rilevamento del surriscaldamento delle giunzioni è particolarmente importante perché il guasto di una giunzione può aggravarsi rapidamente. Una termocamera per l'ispezione dei trasformatori e un flusso di lavoro per l'ispezione termica dei connettori elettrici possono supportare la manutenzione predittiva delle apparecchiature elettriche.
Quali caratteristiche delle fotocamere dovrebbero verificare gli acquirenti di dispositivi di pubblica utilità?
Scegliere una termocamera per ispezioni di pubblica utilità non significa solo acquistare un sensore termico. È necessario considerare la giusta distanza di visualizzazione, l'integrazione con l'ambiente esterno, il design per esterni e il metodo di controllo.
Prestazioni termiche e ottiche
Una termocamera da 640×512 pixel offre maggiori dettagli per piccole differenze di temperatura. Le prestazioni ad alta sensibilità della termocamera aiutano a rilevare tempestivamente i cambiamenti, non solo i surriscaldamenti gravi. Sul lato visibile, una telecamera PTZ con zoom ottico 52x può confermare la presenza di risorse distanti. La termocamera PTZ a lungo raggio bispettrale di Shuoxin utilizza un rilevatore termico da 640×512 pixel, un obiettivo termico da 50 mm, uno zoom ottico 52x e una telecamera visibile da 1920×1080 pixel per il monitoraggio diurno e notturno.
Affidabilità e integrazione in ambienti esterni
A Telecamera termica PTZ a 360 gradi È possibile pattugliare più punti con posizioni preimpostate. Per gli ambienti difficili, una telecamera PTZ termica IP66, il supporto per tergicristalli, lo sbrinamento e l'antiappannamento sono dettagli utili, non decorativi. Il sistema supporta anche l'integrazione di telecamere PTZ termiche ONVIF e il controllo delle telecamere PTZ tramite RS485, il che facilita la connessione a sistemi VMS, NVR o centri di comando esistenti.
Perché scegliere Shuoxin per il monitoraggio termico delle reti elettriche?
Shuoxin è un'azienda tecnologica specializzata in apparecchiature intelligenti per la videosorveglianza, con linee di prodotti che includono telecamere PTZ per veicoli, telecamere PTZ per applicazioni marine, sistemi PTZ per carichi pesanti, moduli telecamera e telecamere PTZ dome a rapida installazione. Per i progetti nel settore delle infrastrutture, questa esperienza è fondamentale, poiché l'ispezione delle linee elettriche spesso richiede qualcosa di più di una semplice telecamera standard. Potrebbero essere necessarie una visione a lungo raggio, un movimento PTZ stabile, un alloggiamento per esterni, l'alimentazione da veicoli o un controllo personalizzato.
Il sistema termico PTZ dell'azienda è progettato per applicazioni impegnative come la sorveglianza di veicoli, imbarcazioni, veicoli delle forze dell'ordine, veicoli di emergenza, veicoli antincendio, ambulanze e linee elettriche. Grazie al supporto per ONVIF, RS485, rotazione continua a 360°, 256 preset, 8 percorsi di tracciamento, funzionamento da -35°C a +55°C e ammortizzatori per veicoli opzionali, Shuoxin offre agli acquirenti del settore energetico una base pratica per l'ispezione termica delle reti elettriche e l'implementazione di telecamere di monitoraggio termico remoto.
FAQ
D1: Cos'è una termocamera per l'ispezione delle linee elettriche?
A: Una termocamera per l'ispezione delle linee elettriche è un dispositivo di termografia utilizzato per individuare temperature anomale su linee elettriche, sottostazioni, trasformatori, giunzioni di cavi e altre apparecchiature elettriche.
D2: Come fa una termocamera per l'ispezione delle linee elettriche a rilevare i guasti?
R: Rileva le differenze di temperatura superficiale. Le aree più calde possono indicare un contatto scadente, un sovraccarico, l'invecchiamento dell'isolamento o componenti danneggiati.
D3: Una telecamera termica per il monitoraggio di una sottostazione può ridurre le interruzioni di corrente?
R: Sì. Può contribuire a prevenire le interruzioni di corrente individuando tempestivamente i punti di surriscaldamento, in modo che i team di manutenzione possano intervenire prima che si verifichi un guasto.
D4: Perché scegliere una telecamera PTZ visibile e termica?
A: La termografia rileva il calore, mentre l'imaging visibile conferma l'esatto elemento. Questo rende un termocamera a doppio sensore più pratico per le decisioni sul campo.
D5: Una telecamera PTZ termica a lungo raggio è utile per le linee di trasmissione?
A: Sì. Una telecamera PTZ termica a lungo raggio può scansionare risorse distanti, supportare il monitoraggio termico delle linee di trasmissione e migliorare l'individuazione precoce dei guasti nelle linee elettriche.
